CorroChip Cover

Monitorització intel·ligent del formigó des de l'interior per a la detecció precoç de la corrosió
Sol·licitar informació

CorroChip Cover és un innovador sistema de sensors embeguts que detecta precoçment els processos de corrosió al formigó armat, identificant de forma primerenca la penetració al formigó de clorurs i altres contaminants causants de la corrosió i mesurant la profunditat del front de carbonatació. CorroChip Cover és altament eficient en la detecció de la causa arrel del deteriorament i dels processos que la inicien, proporcionant dades precises a temps real per protegir els seus actius i optimitzar el manteniment de l’estructura per prolongar la seva vida útil.

Hormigón

Detección primerenca

Mesura de la penetració de clorurs i contaminants causants de la corrosió i del front de carbonatació als seus inicis.

Envío de datos a la nube con transmisión inalámbrica

Monitorització en remot

Transmissió de dades mitjançant connectivitat sense fils i en temps real per a un control constant.

seguridad

Durabilitat garantida

Fabricat per durar i funcionar durant tota la vida útil de l’estructura.

análisis de datos

Informació accionable

Dades en què pot confiar per prendre millors decisions i perllongar la vida de l’actiu.

seguridad

Alertes personalitzables

Recepció d’avisos automàtics segons els llindars definits.

Monitorización remota en tiempo real

Plataforma de gestió

Consulta de mètriques clau en temps real i gestió de les dades al tauler de control.

Anticipació al llindar crític de la corrosió

A les estructures de formigó armat sotmeses a condicions ambientals agressives, els clorurs migren lentament a través dels porus del formigó. Amb el temps, s’acumulen a la superfície de l’acer fins a assolir el denominat “llindar crític de clorurs”. És en aquest punt d’inflexió quan la capa passiva que protegeix l’acer es trenca i el procés de corrosió s’inicia de forma inevitable.

Detecció de clorurs i contaminants

CorroChip Cover actua de manera preventiva a la fase preliminar d’aquest procés. En mesurar de forma contínua el moviment i la concentració de clorurs i altres ions nocius a través del recobriment, el sistema permet detectar l’amenaça de la corrosió molt abans que els contaminants arribin al llindar crític a l’armadura. Aquesta detecció primerenca proporciona la informació i el marge de maniobra necessaris per evitar que el dany arribi a produir-se

Mesura de la profunditat del front de carbonatació

Addicionalment, el sistema de monitoreig detecta de forma paral·lela la profunditat del front de carbonatació, mitjançant la mesura de potencials i corrents, per identificar de manera precisa i primerenca quan s’està iniciant un procés de corrosió.

Interfaz web de Witeklab Clinometer
Clinometer, sistema de medida de inclinación IoT de Witeklab

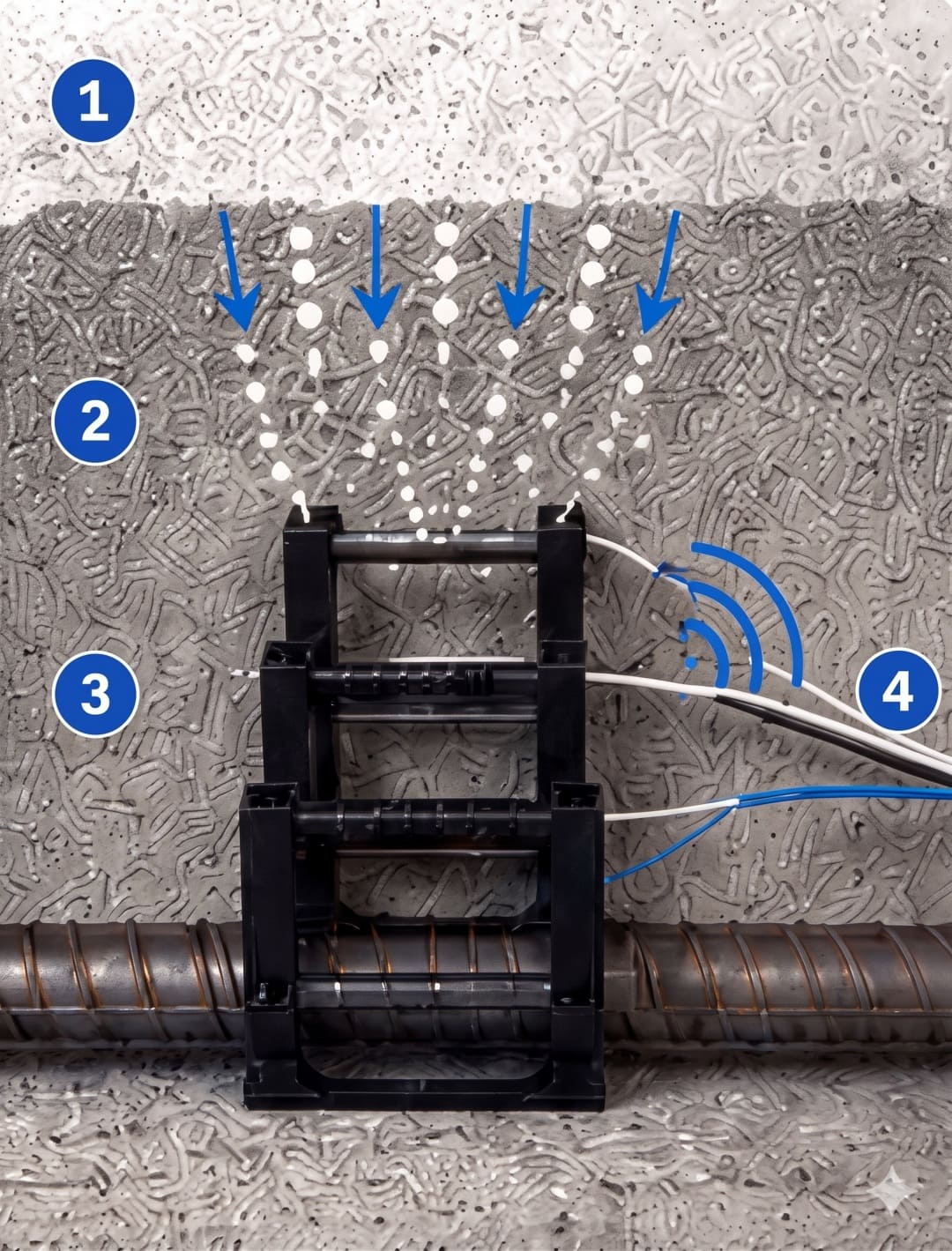

Com funciona

CorroChip Cover s’instal·la al formigó durant la fase de construcció, juntament amb la resta de sensors (com a temperatura, humitat relativa i potencial de corrosió). Al llarg del temps, el sistema mesura constantment el moviment dels clorurs i altres ions nocius a través del recobriment del formigó.

  1. Els contaminants de l’entorn penetren al formigó a través de la superfície exterior.
  2. Els clorurs reaccionen amb els elèctrodes del sensor.
  3. Els sensors de CorroChip Cover detecten i mesuren la concentració d’ions al llarg del temps.
  4. Les dades mesurades es transmeten sense fils per a l’accés i l’anàlisi remota.

Tecnologia robusta i d’alta durabilitat

Per garantir un rendiment a llarg termini en entorns hostils, CorroChip Cover compta amb una arquitectura de màxima resistència:

P

Armadura de polímer d’alt rendiment.

P

Elèctrodes de referència en base Meal Oxido Metall per a la seva major estabilitat i durabilitat.

P

Sensors de temperatura i humitat realtiva per a correlació de resultats.

P

Encapsulat resistent a productes químics.

P

Dissenyat per suportar entorns d’alta alcalinitat i humitat.

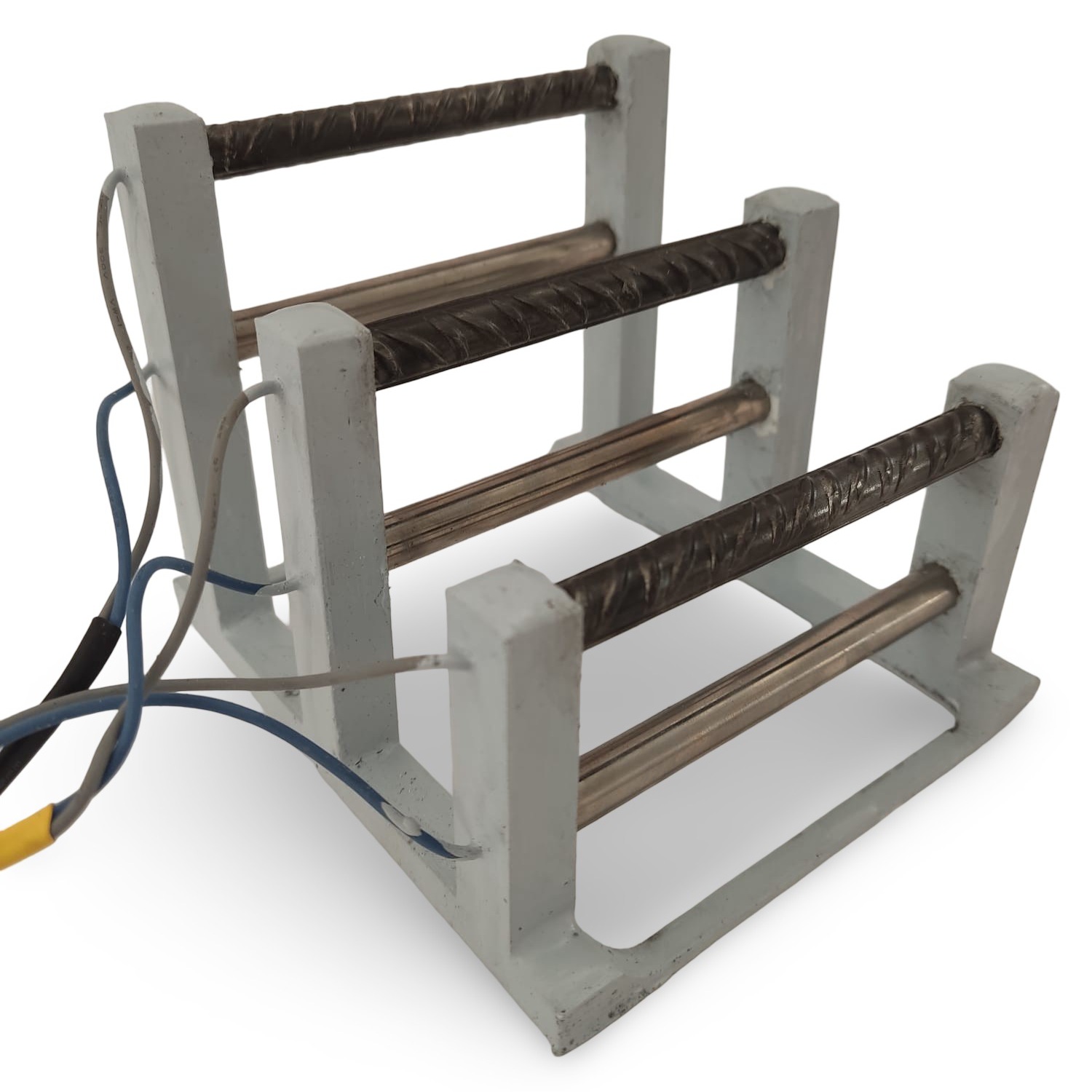

Sensor de Corrochip Cover

Telemetria IoT amb enviament i presentació de dades

El sistema CorroChip Cover assegura l’enviament segur i la presentació accionable de les dades captades pels sensors. Utilitza tecnologia sense fil de llarg abast per a la transmissió, i una plataforma de gestió intuïtiva per a la monitorització en temps real de les mètriques clau i l’anàlisi de tendències.

Transmisión radio segura

Connectivitat ràdio de llarg abast

CorroChip Cover empra tecnologia de ràdio de baixa potència per a una comunicació sense fils fiable i de llarg abast. Destaca per la seva llarga durada de bateria, la transmissió segura mitjançant dades encriptades i la seva fàcil integració amb passarel·les (gateways) i diferents plataformes al núvol.

Dashboard plataforma de gestión

Plataforma de Gestió

Tota la informació captada per CorroChip Cover és processada en un panell de control intuïtiu que permet la monitorització en temps real, l’anàlisi de tendències històriques i la generació d’informes exportables. El programari proporciona mètriques crítiques com:

  • Profunditat de penetració de clorurs.
  • Nivells de concentració de contaminants.
  • Temps estimat fins al risc de corrosió.
  • Alertes i llindars personalitzats.
    .

Aplicacions

CorroChip Cover és l’eina idònia per al monitoratge preventiu en projectes sotmesos a condicions exigents:

Ponts i passos elevats

Estructures marines

Aparcaments

Instal·lacions industrials

Túnels i estructures subterrànies

Edificis i infraestructures en general

Construït per al futur

Detecció primerenca. Decisions més intel·ligents. Estructures més fortes.

CorroChip Cover l’ajuda a protegir els seus actius, estendre la seva vida útil i optimitzar el manteniment.

Sol·liciti informació

Witeklab, líder en solucions per al control de la corrosió

Witeklab ofereix una gamma completa de tecnologies per al diagnòstic i monitorització del formigó armat, adaptades a diferents fases de gestió i nivells de profunditat a l'anàlisi.
