Monitorización activa de pantallas y barreras dinámicas en taludes, anclajes y movimientos de tierras descargar presentaciónSolicitar informaciónROCKCHIP es un sistema autónomo de telemetría que detecta cambios en los sistemas de protección de taludes y proporciona datos de forma automatizada sobre el estado del elemento monitorizado, su integridad y la evolución de las tensiones a las que está sometido.
A diferencia de otros sistemas de inspección a distancia, ROCKCHIP emplea sensores autónomos y un eficiente sistema de conectividad mixta, para registrar parámetros en campo, transmitirlos al servidor en la nube y presentar los datos en tiempo real mediante una plataforma web.
Sistema autónomo con sensores integrados en el sistema de protección
Monitorización en remoto y en tiempo real
Integración de datos meteorológicos en tiempo real de las redes de observación de AEMET
Adaptación a todo tipo de configuraciones y a terrenos complicados
Seguridad proactiva: detección de cambios y anticipación a problemas de integridad
Reducción de costes en vigilancia e inspecciones presenciales
Aplicaciones principales de Rockchip
Integrado en los sistemas de protección de taludes, ROCKCHIP informa de forma automatizada sobre la integridad, el estado del elemento y la evolución de las tensiones a las que está sometido. Sus principales aplicaciones son:
Detección de roturas de anclajes.
Detección de caídas de piedras o movimientos bruscos.
Monitorización de elongaciones del orden del milímetro de barreras, pantallas o mallas de protección.
Detección de esfuerzos en tensores de elementos tensionales.
Trabajos de despliegue de Rockchip en un sistema de protección de taludes instalado por Tratamiento, Acondicionamiento de Laderas y Obras, S.A. (TALIO), junto a una carretera en la provincia de Tarragona.
Versatilidad y fiabilidad
El sistema de detección de ROCKCHIP es altamente flexible y se adapta a todo tipo de configuraciones y orografías, gracias a la interconexión de los elementos mediante señal radio.
ROCKCHIP proporciona información al minuto sobre el estado de los taludes, envía alertas y ofrece parámetros relevantes para poder anticipar problemas en los sistemas de protección.
Gracias a su fiabilidad, el sistema de detección de ROCKCHIP puede sustituir o complementar a las inspecciones visuales y constituye un recurso altamente útil para la inspección en zonas de difícil acceso.
Integrable en las estructuras de protección de taludes
Sistemas de estabilización y protección de taludes:
- Mallas reforzadas
- Mallas de triple torsión
- Red de cable
- Redes de anillos
Sistemas de protección contra desprendimientos:
- Barreras dinámicas
El Sistema de Detección de ROCKCHIP
Monitorización y vigilancia mediante sensores integrados
El sistema de detección de ROCKCHIP se basa en la monitorización mediante elementos sensores, que se integran en el elemento de protección del talud, y en el despliegue de un sistema de comunicación que transmite los datos registrados por los sensores mediante red radio de largo alcance, hasta el servidor central en la nube.
Una vez implementado el sistema de detección en campo, ROCKCHIP proporciona en tiempo real la información necesaria para evaluar a distancia el estado del sistema de protección y permite observar eventos puntuales que se registren en el mismo.
Con el sistema autónomo de monitorización de ROCKCHIP, el talud pasa de ser un elemento pasivo a ser un elemento activo.
Las claves del sistema de detección de ROCKCHIP
Sensores de diferentes tipologías: movimiento, desplazamiento, esfuerzos
Conectividad mediante red radio de largo alcance y ultra-bajo consumo
Sistema de alimentación con recarga por paneles solares de larga duración
Ajuste remoto de umbrales de detección para los sensores
Sensórica avanzada de diversa tipología para un despliegue óptimo
El sistema de detección de ROCKCHIP puede incluir sensores de diferentes tipologías, para detectar movimientos, desplazamientos o esfuerzos. Ello permite diseñar la configuración más adecuada para cubrir las necesidades en cada caso particular en función de la tipología del talud, del sistema de protección a monitorizar y del tipo de cambios a detectar.
Los sensores de ROCKCHIP se desarrollan en nuestro propio Laboratorio de Sensórica Avanzada. Todos ellos permiten la modificación de los umbrales de detección a distancia, mediante SMS, de forma individualizada.
Conectividad mediante red radio y datos
La transmisión de los parámetros registrados por los sensores RockChip se soluciona mediante el despliegue de una red radio de largo alcance y ultra-bajo consumo, cuya finalidad es dotar el sistema de la conectividad necesaria y enviar la información al servidor central en la nube, mediante conexión de datos GSM/GPRS/3G/4G.
La alimentación de los equipos de comunicaciones se realiza mediante paneles solares de larga duración.
Conectividad garantizada en cualquier entorno
El sistema de detección de Rockchip posee una gran capacidad de adaptación a todo tipo de configuraciones y a terrenos complicados. Es posible configurar el sistema de comunicación de forma centralizada o distribuida, en función de los requerimientos específicos, determinando la distribución óptima de elementos sensores y el sistema de comunicación más indicado para dotar al sistema de la conectividad necesaria entre sus elementos.
Sistema centralizado
Un equipo de radio central recibe las medidas de los sistemas sensores y los empaqueta para ser transmitidos al servidor en la nube.
Sistema distribuido
Se crea una red en la que cada uno de los sensores realiza de puente o repetidor de las señales de los otros sensores, dirigiendo las señales hacia un canal central o Gateway, que realiza la transmisión al servidor.
Presentación de la información en la plataforma Rockchip
Visualización de parámetros y gestión del sistema
RockChip incluye una plataforma para la visualización en tiempo real de los datos transmitidos por los sistemas de detección y para la gestión remota de los mismos.
Visualización en el mapa de los sistemas de protección activos y de cada elemento de monitorización.
Acceso a medidas y estado de los sensores y otros elementos del sistema de detección.
Configuración de perfiles de usuario con diferentes niveles de acceso.
Configuración de alarmas con envío vía SMS y/o correo electrónico. Integrable mediante API en otras plataformas.
Generación y descarga de informes.
Integración en tiempo real de datos meteorológicos de AEMET

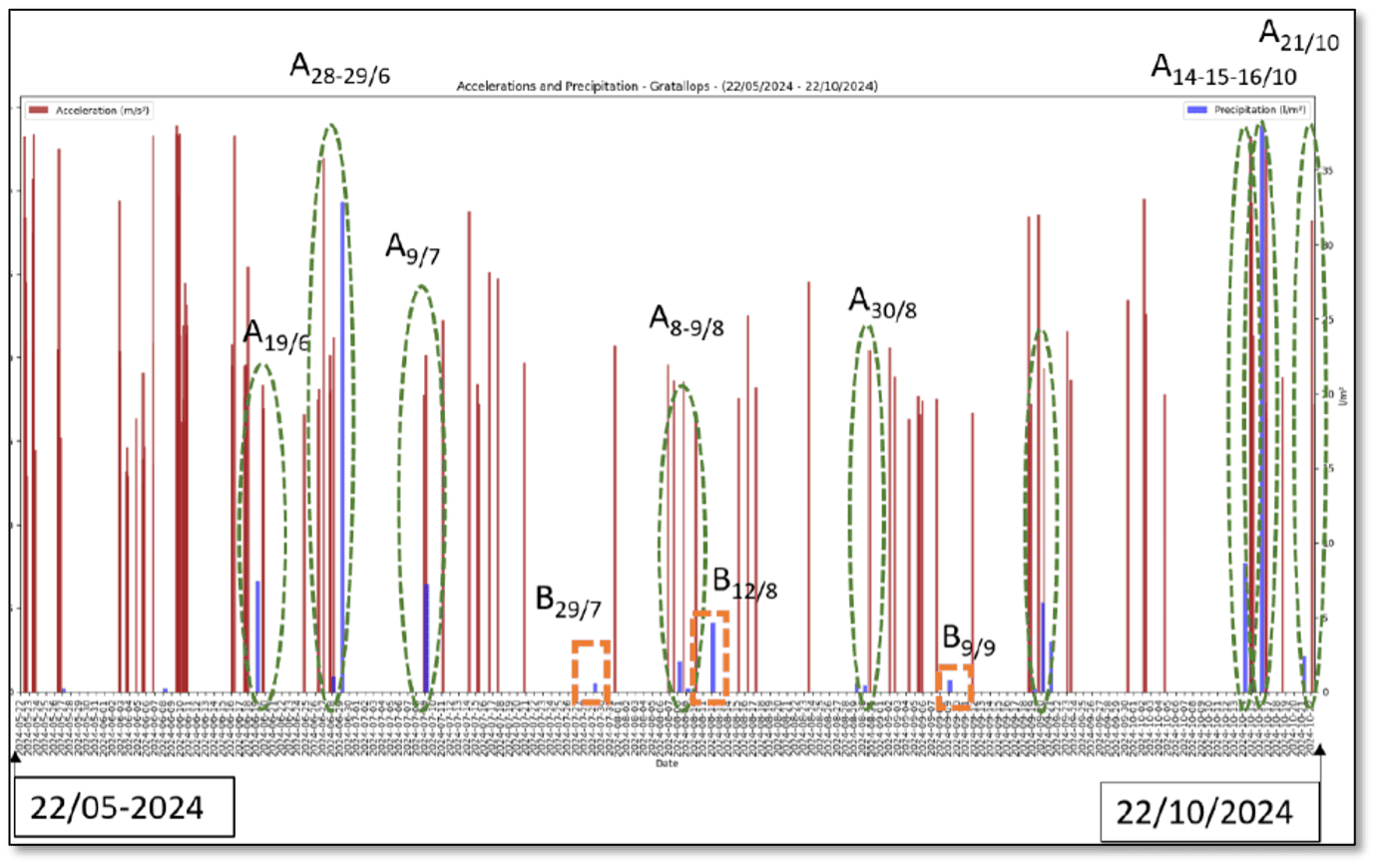

La innovación más reciente en la plataforma de Rockchip, es el desarrollo de una herramienta que permite el acceso a datos meteorológicos en tiempo real de las redes de observación de la Agencia Estatal de Meteorología (AEMET). Esta nueva funcionalidad permite consultar en la misma plataforma los parámetros de la sensórica en campo junto a los registros meteorológicos más próximos a la ubicación de la infraestructura monitorizada.
Disponer de esta información es clave para anticipar riesgos provocados por condiciones meteorológicas extremas o sostenidas en el tiempo que puedan tener un impacto directo en la estabilidad del terreno.
Integrar los datos meteorológicos en tiempo real con los sistemas de monitorización estructural de ROCKCHIP aporta ventajas fundamentales para la gestión de la seguridad y permite:
Activar alertas preventivas antes de que se alcance un nivel de riesgo crítico
Priorizar las inspecciones físicas y los recursos en las zonas identificadas como críticas.
Reducir los cortes inesperados y las afectaciones al tráfico en carreteras y líneas ferroviarias.
Avanzar en la digitalización del mantenimiento de infraestructuras y evolucionar de un mantenimiento reactivo a un modelo predictivo.
Infórmese sobre las posibilidades de aplicación de RockChip en su proyecto.
